Synscan, omlödning av stickkontakt!

[Starfish]

Hej,

Jag vill nu löda om min koppling på synscanen, det är en vanlig stickkontakt som liknar en vga anslutning och jag behöver veta färg och på vilken pin varje färg ska lödas på. Detta gör jag p.g.a att jag inte vågar köra handkontrollen i mitt nya moderkort utan att vara säker på att kontakterna aldrig möts igen så jag slipper köpa ett nytt kretskort. En bild på hur och var dessa ska lödas hade uppskattas mycket

Mvh Marko

[Corpze]

Kolla här: http://eq-mod.sourceforge.net/tutindex.html

[Starfish]

Kolla här: http://eq-mod.sourceforge.net/tutindex.html

Det var inte riktigt det jag sökte, men tack endå

Det jag söker är alltså hur själva kontakten ska ha sina kablar lödda då dessa kablar var en del av anledningen till att mitt kretskort gick sönder. Bifogar en länk..

http://s3.postimage.org/4k7m64ohv/IMAG0572.jpg

Mvh Marko

[stoffe]

Det är alltså DB9 kontakten till RJ45 kontakten som du behöver ett schema till?
Enklast är ju förstås att löda dit de kablar som gått sönder. Annars borde denna 3 meters kabel funka?

http://www.ebay.com/itm/Skywatcher-3m-s ... 41561e9e72

Mitt hölje till min Synscan kabel är helt och hållet plastat så det går ej att öppna, däremot går det att mäta upp pinouten i båda ändarna men det hinner jag inte göra förens till helgen.

[Oortcloud]

Jag fick kabeln till följande med en Fluke:
RJ45---->DB9
1-5
4-4
5-9
6-6
7-1
8-8

Övriga tomma.
Jag lämnar ingen garanti...

Martin

[Starfish]

Jag fick kabeln till följande med en Fluke:
RJ45---->DB9
1-5
4-4
5-9
6-6
7-1
8-8

Övriga tomma.
Jag lämnar ingen garanti...

Martin

Förstår inte riktigt :P det jag sitter med är två små kablar som e lösa bakom stickkontakten o vet inte var dessa ska lödas fast. Är det ingen som kan ta bild på hur er sitter?? eller förklara med färg på pin typ??

Mvh Marko

[Oortcloud]

Jag trodde du skulle göra en ny kabel.
Skall du laga den gamla? Då får du väl tala om vad du har för färg på dina lösa kabla, så kan jag kolla. Sen får man hoppas att alla syncankablar är gjorda med samma färger på trådarna.

Martin

Ps Eftersom du fick hur RJ45 kontakten förhåller sig till DB9 kontakten av mig tidigare så kan du nog titta på din egen RJ45 sida och räkna ut vart den skall lödas fast i andra änden. DS

[gunnar]

Hej.
Här hittar du en förtydligande bild på det Oortcloud beskriver. http://stargazerslounge.com/topic/16180 ... 6-pin-out/
Lita inte på färgerna Marko. Mät upp alla fem trådar så du är säker att det blir rätt.

Att mäta är att veta!

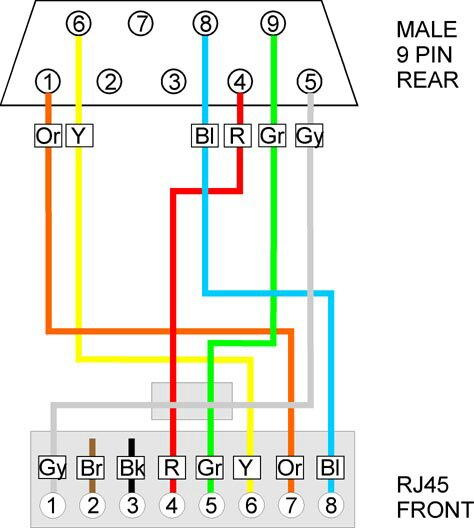

Schema


RJ45-pinout


Mvh
Gunnar

[gunnar]

Lite svårt att se men på din bild ser det ut som att det sitter en tråd lödd på pin2. Ska inte vara någon där enl schemat.

[Starfish]

Hej.
Här hittar du en förtydligande bild på det Oortcloud beskriver. http://stargazerslounge.com/topic/16180 ... 6-pin-out/
Lita inte på färgerna Marko. Mät upp alla fem trådar så du är säker att det blir rätt.

Att mäta är att veta!



Mvh
Gunnar

Detta kopplingschema fick nästan mitt nya moderkort att brännas, så ny bild eller hjälp uppskattas av nån som kan lite mer om detta.

Mvh Marko

[Starfish]

Oj sorrry jag missade änna hela bilden, när jag följde det som var under helt o hållet o bet mig själv i tummen för att inte färgerna stämmde så funkar detta nu. Tack jag har en fullt fungerande EQ6 pro nu, :D
