Kupolbygge/ Automation

[Ragge Lundmark]

Ett hemma-obs måste väl ha en kupol. Ägnade runt 1 1/2 månad på detta projekt förra hösten. Ett par konstruktionsmissar smög sig in men ska åtgärdas till sommaren.

/Ragge Lundmark

Bottenringen klar. Alla delar i stommen är byggda av 15+15 mm plywood utsågade med sticksåg.


Huvudbågar på plats. Öppning 800 mm.


Fler bågar.


Också 3 mm masonite.




Lite spackel på det här så...


På med Polyester och glasfiberväv (Biltema)


Första varvet med topcoat. (Gelcoat + paraffinlösning)


Andra varvet på.


"Gamla" obset.


Taket bortplockat. Finns till salu här på forumet.
De horisontella ytorna är också plastade för att tåla vatten.


Klart för lyft. Hjulen monterade. Tog hjälp av 3 kompisar.


På plats. Dropplister ej monterade här.


En torkarmotor står för drivningen. Det tar cirka en minut för kupolen att gå ett helt varv. Det sitter dessutom en laser på teleskopet. Den påverkar motorn som vrider kupolen några grader ungefär en gång i halvtimmen när jag fotar.


Framdrev Puch 11 kuggar visade sig ha rätt delning för Biltema's hålband. Ren tur!!


Drivning av "shutter". Torkarmotor även här. Rör och lagerbockar från Biltema.


"Shuttern" har eget batteri.



[jwarell]

Riktigt snyggt Ragge! Vilka fördelar och nackdelar ser du med en kupol av denna storlek jämfört med avdragbart tak?

Johan

[Ragge Lundmark]

Tack Johan.

Största fördelarna är att teleskopet är väl skyddat mot vind när man fotar och dessutom är det full ståhöjd i hela obset. Sen ser det ju häftigare ut
Nackdelarna är byggtiden, problem med snö och is. Kupolen och även "shuttern" frös fast ett par gånger i vinter. Mycket krångligare drivning.
Det blir mao lite ombyggnationer till sommaren för att bl.a förhindra fastfrysning.

/Ragge

[Ragge Lundmark]

Nu har jag till slut automatiserat kupolen. Hade tidigare en lösning med en laser men det funkade inte så bra. Valet föll på LesveDomeNet vilket är det billigaste och enklaste alternativet. Lirar dessutom med Ascom. Men det blev en del huvudbry ang. Azimuth-sensorn. Det måste vara en sensor med NPN-utgång annars funkar det inte. Kopplingsscheman och instruktioner finns på hemsidan. När man väl fått till alla inställningar så är träffsäkerheten riktigt bra
http://www.dppobservatory.net/DomeAutom ... Driver.php" onclick="window.open(this.href);return false;

Kostnad på ett ungefär:
Mjukvara 60 dagar gratis sen 500:-
Styrkort Velleman K8055N 375:- byggsats. Färdig VM110N 450:- (Conrad)
20A PWM Control 250:- (Ebay)
Fotosensor Panasonic PM-L25 200:- (Elfa)
Inbyggnadslåda 150:- (Malmbergs)
3 relä'n 120:- (Biltema)
4 Dioder och ett 560 ohm motstånd 25:-

/Ragge Lundmark

Dome Control


Azimuth Sensor. Räknar kuggar. Eg. Hål.


Panasonic PM-L25

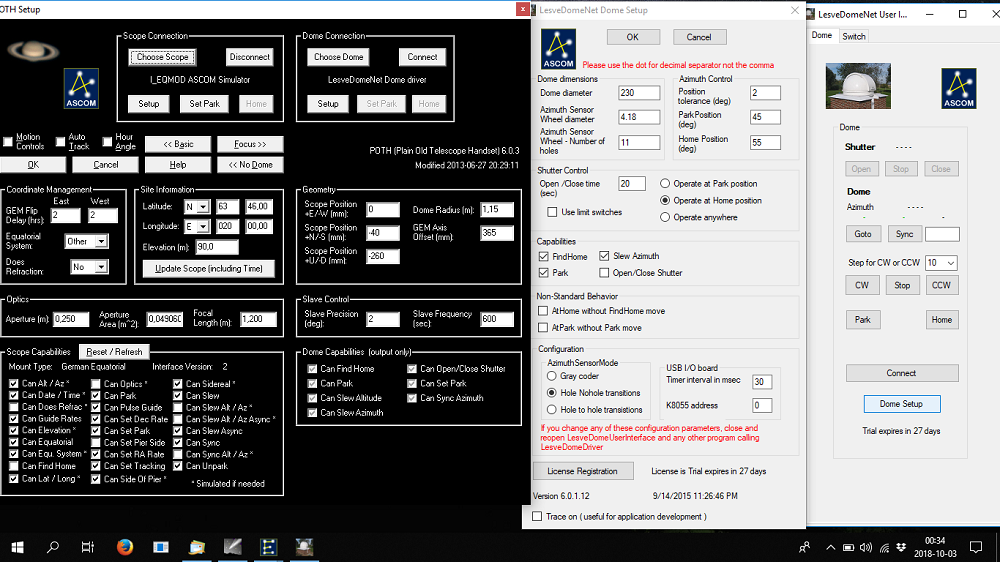

Inställningar

Bra träffsäkerhet


Utrustade nedre luckan med Linear Actuator's


[Tannerswe]

Kul att få följa din byggnation och framsteg.

Vad har du gjort för att minska risken för att det fryser fast den kommande vintern?

Skickat från min ONEPLUS A6003 via Tapatalk

[Ragge Lundmark]

Jag monterade större hjul och fick på så sätt upp kupolen 25 mm för det var droppkanten som frös fast. Förbättrade även "vattenlåset" med en extra plåt så att det inte ska kunna skvätta in vatten. Hittills funkar det perfekt.

/Ragge L



[milin]

Väldigt intressant bygge!

Har själv planerat att bygga hemma observatorium med kupol och försöka hålla kostnaderna nere. Har surfat runt lite för att få inspiration och ditt bygge är helt i linje med hur jag tänkt:

• 3m Kupol med trästomme
  Masonit/tunn playwood som beklädnad
  Glasfiberväv/polyester
  Torkarmotorer
  Betong pier

Bor dessutom nära Biltema så jag kommer att köpa mesta möjliga där.

Några frågor:

• Hur stor är din kupol?
  Din idé med spikband och Push kugghjul var briljant! Spikbandet är väldigt tunt dock, du har inga problem med att kuggarna inte "greppar"?
  Jag ser inga hjul/rullar etc för att hålla kupolen på plats i horisontellt läge (så den inte blåser bort...) hur har du löst det?

[Ragge Lundmark]

Hej milin. Kul att du gillar bygget. Funkar fortfarande bra!
Kupolen är 2500 mm utv. + 3 mm masonite.
Spikbandet greppar väldigt bra efter att ha kört kupolen 20 varv med hårt tryck och grävt bort
lite av träet under och hålen blir fyrkantiga av det härdade drevet
3 rullar enl. bild + motorn håller kupolen i läge. Har iaf inte blåst av än

/Ragge


[Ragge Lundmark]

Ytterligare förbättringar gjordes förra sommaren. Vatten har ju en förmåga att tränga sig in
tamejfan över allt... Några bilder berättar

Gamla dropplister bortplockade




Nya dropplister i plåt


Lite spackel...


Glasfiber + polyester


+ 2 varv toppcoat. Klart!!


[Vicky]

Hej!
Fantastiskt bygge! Har själv ett obs på ca 3 m2.
Funderar på att göra något liknande kupolbygge.
Att stänga ute vatten är säkert ett stort problem. Hur får du tätt mellan luckorna och kupolen och mellan luckorna? Hoppas jag får återkomma med flera frågor.
Rolf Olsson

[milin]

Tack för bilderna! Måste säga att lösningen med spikbandet är fenomenal, måste bara hitta ett Pushdrev nu...

/Mikael

[Ragge Lundmark]

@ Vicky

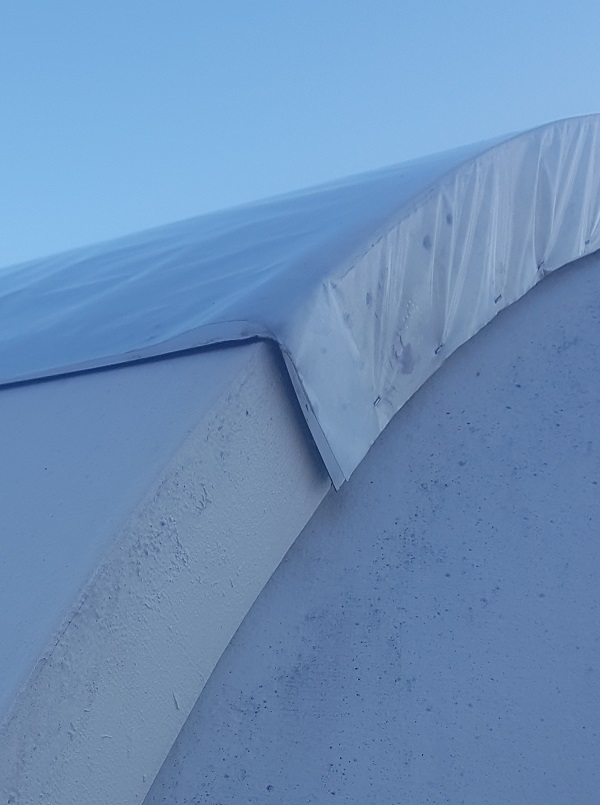

Tricket är bara överlappning. Kolla bilderna!


[Ragge Lundmark]

Hej hemmabyggare!
Viktig information till er som tänker bygga kupol med automation. Fundera inte för länge för nu är
styrkortet mer än dubbelt så dyrt hos Conrad som när jag köpte det. Velleman VM110N kostar där 1161 kr.
Billigaste stället är nu Elfa som säljer kortet för 561 kr. Priser inkl. moms.
Så passa på

/Ragge Lundmark

[milin]

Mitt eget kupolbygge börjar ta form, håller på att täcka själva kupolen med masonit och tänkte därefter täcka med glasfiber. Har aldrig plastat något tidigare och vore tacksam för lite tips!

Tänkte köpa alla komponenter på biltema men är lite osäker vilket spackel som kan vara lämpligt att använda på skarvarna i masoniten, ser att dom har både plastspackel (https://www.biltema.se/bilvard/bilunder ... 2000040282" onclick="window.open(this.href);return false;) och glasfiberspackel (https://www.biltema.se/bilvard/bilunder ... 2000040289" onclick="window.open(this.href);return false;), vad körde du med?

Vad gäller själva plastningen är jag lite osäker om man måste använda någon typ primer på masoniten först eller eventuellt starta med ett lager med ren polyester som får torka och därefter lägga på glasfibermatta som dränks in med polyester?

Tänkte köpa 450g matta (https://www.biltema.se/bat/batvard/komp ... 2000023906" onclick="window.open(this.href);return false;), tror du det funkar bra?


/Mikael

[Ragge Lundmark]

Mina tips:
* Glasfiberspackel.
* Glasfiberväv 300g/m2. Klipp ut lämpligt stora bitar i förväg.
* 100 mm roller. "Wet on wet". Ingen primer. Rolla polyester på motsvarande yta som vävbiten täcker.
* På med väv rolla på mer polyester. Snåla inte! Använde 10L. Köp många roller's.
* Blanda inte större mängd än du hinner använda innan det härdar.
* Plasta inte i direkt solljus. Dock ej kallare +15.

Lycka till

/Ragge Lundmark
