16,25" Newton

Inläggav mirror » 2016-01-19 14:15:13

Hej!
Jag har under en period av 10 år på lediga stunder byggt ett 16,25" Gaffelmonterat Newtonteleskop. Eftersom jag flyttat från Göteborg till Häradsbäck i Småland står det nu i mitt garage. Kvar är aluminisering av huvudspegeln och att koppla ihop allt det elektriska igen för jag var tvungen att dela på det för att kunna frakta det. Jag vet inte riktigt vart ja ska ha det. Det är en tung, mycket stabil pjäs som kräver ett fundament av typ betong för att fungera vid t.ex astrofotografering. Hittar jag ingen bra lösning så blir det till att försöka sälja det. Kanske finns det nån på forumet som har nån bra idé. Alla svar och förslag mottages med tacksamhet.
mvh
Tommy
16,25" f/4 gaffelmonterad Newton. Sky-Watcher 120/600 refraktor.
Användarvisningsbild
AstroFriend
Inlägg: 3826
Blev medlem: 2012-12-17 13:30:45
spamtest: JA
Ort: Stockholm
Kontakt:

Re: 16,25" Newton

Inläggav AstroFriend » 2016-01-19 14:54:19

Spännande, skicka bilder, vi vill gärna se!

Låter jättetråkigt att behöva sälja ett sådant praktbygge, måste gå att lösa på något sätt så att du åtminstone får några bilder som minne!

/Lars
Camera: Canon EOS 5D/6D
Mount: EQ6
Telescope: TS130 APO
Samt en massa tålamod!

Homepage: http://www.astrofriend.eu
Användarvisningsbild
stoffe
Inlägg: 1644
Blev medlem: 2011-12-04 00:36:14
spamtest: JA
Ort: Uppsala (UAA)

Re: 16,25" Newton

Inläggav stoffe » 2016-01-19 15:10:43

Aluminisering kan du göra hos oss i Uppsala Amatör Astronomer.

Lägg gärna upp en bild så vi ser vad du har byggt. Var kommer spegeln ifrån t ex?
Kameror: Nikon D600, ZWO ASI290MM, QHY9
Newtonteleskop: ZW305 12" f/5, Cave Astrola Deluxe B 1965 8" f/8, TS Optics 8" f/4
Refraktorer: Nikon 300 mm f/2.8 + ytterligare några Nikongluggar
Bygger EQMOD-kablar på beställning.
Användarvisningsbild
mirror
Inlägg: 61
Blev medlem: 2010-03-18 12:48:44
spamtest: JA
Ort: Häradsbäck

Re: 16,25" Newton

Inläggav mirror » 2016-01-19 16:19:05

blogg (2).jpg
Snäckhjul med skruv
blogg (2).jpg (13.72 KiB) Visad 2091 gånger
Spegelbädd. Spegeln är slipad av Joel von Knorring
blogg (6).jpg
På svenska mässan i Göteborg.
blogg (6).jpg (29.29 KiB) Visad 2091 gånger
Bilagor
blogg (1).jpg
Fokusering
blogg (1).jpg (13.92 KiB) Visad 2091 gånger

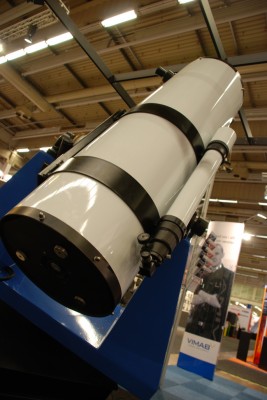

16,25" f/4 gaffelmonterad Newton. Sky-Watcher 120/600 refraktor.
Martin F
Inlägg: 1293
Blev medlem: 2013-11-06 12:16:53
spamtest: JA

16,25" Newton

Inläggav Martin F » 2016-01-19 22:42:48

Wow, vilken pjäs! Är inte förutsättningarna bättre i mörka Småland än i Göteborg?


Sent from my phone using Tapatalk
Användarvisningsbild
mirror
Inlägg: 61
Blev medlem: 2010-03-18 12:48:44
spamtest: JA
Ort: Häradsbäck

Re: 16,25" Newton

Inläggav mirror » 2016-01-21 15:08:29

Men jag behöver dej som är intresserad av att driva ett projekt tillsammans med mej. Jag har en plats 200 meter från där jag bor. Jag kan bygge och tänker mej en dränerad platta där...av betong. Ett hålstensfundament på en halvmeter och en kupol.
16,25" f/4 gaffelmonterad Newton. Sky-Watcher 120/600 refraktor.
Användarvisningsbild
AstroFriend
Inlägg: 3826
Blev medlem: 2012-12-17 13:30:45
spamtest: JA
Ort: Stockholm
Kontakt:

Re: 16,25" Newton

Inläggav AstroFriend » 2016-01-21 15:30:03

Tommy, du lär få många nya kompisar nu !

/Lars
Camera: Canon EOS 5D/6D
Mount: EQ6
Telescope: TS130 APO
Samt en massa tålamod!

Homepage: http://www.astrofriend.eu
Hans Bengtsson
Inlägg: 3868
Blev medlem: 2011-03-04 18:19:54
spamtest: JA

Re: 16,25" Newton

Inläggav Hans Bengtsson » 2016-01-21 17:01:58

Kolla gärna med Ulf Strömquist i Bråthult, han är aktiv här på Astronet. Häradsbäck och Bråthult, det är ju nästgårds (själv kommer jag från Virestad, även om jag sedan länge bor i Göteborg).

Mvh
Hans Bengtsson
Användarvisningsbild
mirror
Inlägg: 61
Blev medlem: 2010-03-18 12:48:44
spamtest: JA
Ort: Häradsbäck

Re: 16,25" Newton

Inläggav mirror » 2016-01-21 17:51:31

Finns Ulf på forumet?
16,25" f/4 gaffelmonterad Newton. Sky-Watcher 120/600 refraktor.
Hans Bengtsson
Inlägg: 3868
Blev medlem: 2011-03-04 18:19:54
spamtest: JA

Re: 16,25" Newton

Inläggav Hans Bengtsson » 2016-01-21 17:56:52

Jajamen:

viewtopic.php?t=9825

Mvh
Hans Bengtsson
Användarvisningsbild
vroomster
Inlägg: 125
Blev medlem: 2015-02-10 17:57:34
spamtest: JA

Re: 16,25" Newton

Inläggav vroomster » 2016-01-23 21:04:24

Hej

Jo jag kikar in här lite emellanåt. Nu väntar jag på att det ska bli läge för Jupiter igen och testa den nya kameran. Fick hem en ZWO ASI178MC för ett tag sedan, så nu kan jag köra Sharpcap och/eller Firecapture vilket borde hjälpa till.

16,25? En sån pjäs lär behöva en permanent plats kan jag tänka mig. Inga möjligheter där du bor?
Grejor: Skywatcher NEQ6Pro, Celestron 9,25 SCT, Skywatcher 150pds, Orion SkyQuest XT8goto, ZWO ASI178MC, Baadermoddad Canon 700D, Nikon D3 och en osannolik massa kablar bland alla adaptrar...
Användarvisningsbild
mirror
Inlägg: 61
Blev medlem: 2010-03-18 12:48:44
spamtest: JA
Ort: Häradsbäck

Re: 16,25" Newton

Inläggav mirror » 2016-01-27 10:40:11

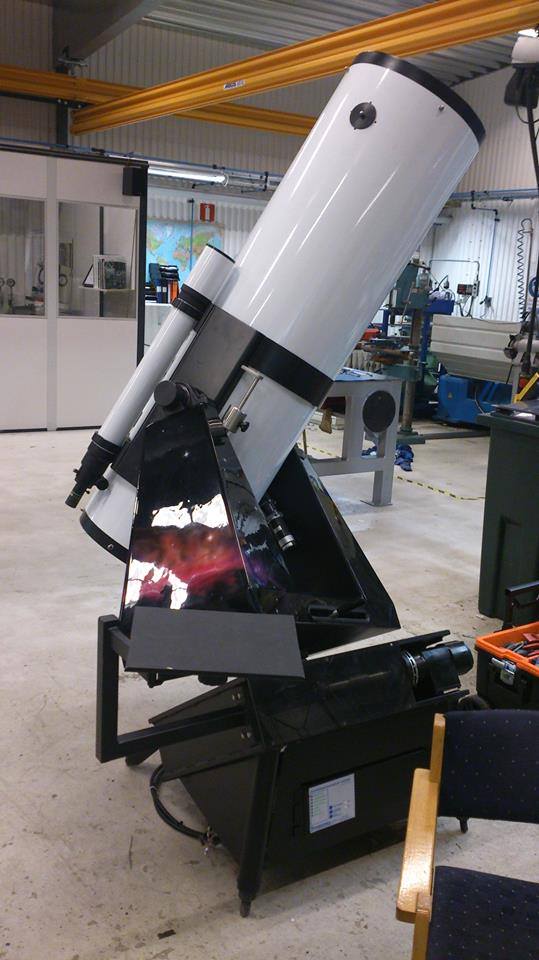

Motivlack på gaffeln. Att bygga teleskopet bit för bit var så jäkla kul men jag har ju inte kollat i det än.
90% handarbete.
16,25" f/4 gaffelmonterad Newton. Sky-Watcher 120/600 refraktor.
Användarvisningsbild
AstroFriend
Inlägg: 3826
Blev medlem: 2012-12-17 13:30:45
spamtest: JA
Ort: Stockholm
Kontakt:

Re: 16,25" Newton

Inläggav AstroFriend » 2016-01-27 11:05:04

Hej Tommy!
Jag blir väldigt imponerad av ditt bygge.

Snäckdrevet är inköpt antar jag för det finns väl inga verkstäder här i Sverige som kan tillverka sådana med precision och det verkar vara väldigt stor dimension på den.

Spegelhållaren/bädden, har du tillverkat den själv och likaså fokuserar detaljerna?

/Lars
Camera: Canon EOS 5D/6D
Mount: EQ6
Telescope: TS130 APO
Samt en massa tålamod!

Homepage: http://www.astrofriend.eu
Användarvisningsbild
mirror
Inlägg: 61
Blev medlem: 2010-03-18 12:48:44
spamtest: JA
Ort: Häradsbäck

Re: 16,25" Newton

Inläggav mirror » 2016-01-27 14:46:48

Tuben är en 4 mm aluplåt som valsats och svetsats. Pulverlackad på utsidan och lackad invändigt med Hasselblads mattsvarta kamerafärg. Gaffeln är en fackverkskonstruktion, klädd med plåtisol. Bädden är av anodiserad aluminium med en datorfläkt i mitten och ja...jag har svarvat och fräst, även fokuseringen.
Drivningen till tuben består av ett hus av SS 2142, en axel med snäcka svarvat i ett stycke av SS 2541 seghärdat stål, lagrad i båda ändar. Snäckhjulet är fräst i mässing.
Stora snäckhjulet med en diameter på 573 mm och tillhörande snäckskruv. Materialvalet är SS1672. Ett kugghjulsmaterial med rätt mycket bly. Ett bra material om man tycker att brons blir för dyrt. Priset på brons är ca 10 ggr högre. Snäckan är även här av SS 2541. Det här blir förmodligen teleskopets akilleshäl när jag väl kör igång det. Jag letade snart sakt över hela planeten men det skulle bli så in i helsicke dyrt om nån annan gjorde det. Kuggarna har en stigning på 3 mm vilket förmodligen är alldeles för mycket och dom är inte frästa med en kuggfräs.Ja har en plan b om det inte funkar.
16,25" f/4 gaffelmonterad Newton. Sky-Watcher 120/600 refraktor.
hbar
Inlägg: 387
Blev medlem: 2010-05-14 18:22:47
spamtest: JA
Ort: Lund

Re: 16,25" Newton

Inläggav hbar » 2016-01-27 18:57:13

Imponerade, hopas du får igång det. Bra snäckhjul är inte lätt att få till. En bågsekund är bara 1.1um på ett hjul med 500mm diameter. Men där finns som sagt andra möjligheter också om det behövs.

Vad är brännvidden och vilken tjocklek har din spegel? Det är ju inte lätt med kantstödet i en ekvatorial montering eftersom tyngdpunkten ändrar sig.

/Håkan
